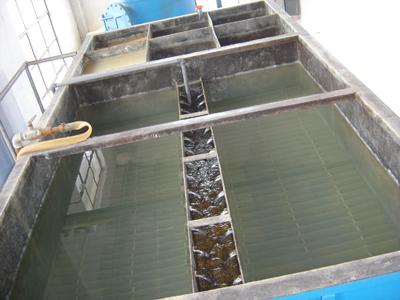

本實用新型涉及一種水處理設備，尤其涉及一種電液動往復式斜板沉降水處理裝置。

背景技術

目前，在斜板沉降水處理時，由于斜板組通過彈簧固定在箱體內，對于維護或清洗都不方便。

實用新型內容 [0003] 發明目的：針對現有技術中存在的不足，本實用新型的目的是提供一種電液動往復式斜板沉降水處理裝置，使其具有方便維護，易于清洗斜，并可拆卸等優點。

技術方案：為了實現上述發明目的，本實用新型采用的技術方案為：

一種電液動往復式斜板沉降水處理裝置，包括基架、上箱體、錐斗、斜板組和斜板組支架，還包括電液推桿，所述的電液推桿的伸縮端與斜板組相連。

所述的電液推桿鉸接在支座上，所述的支座固定在上箱體上。

一種電液動往復式斜板沉降水處理裝置的遠程控制系統，包括PLC和時間定時器，根據污水處理量以及斜板沉積物堆積量來設置定時動作，并通PLC以及時間定時器實現對所述的電液推桿遠程控制。

 有益效果：本實用新型的電液動往復式斜板沉降水處理裝置，結構簡單，設計巧妙，通過電液推桿可調定時運動來實現斜板組模塊在污水中沖浪式運動，產生旋流，使斜板組模塊上的沉積物迅速脫落，從而起到斜板組模塊對污水進行逐步分級，是一種方便維護、易于清洗、可拆卸，并可以實現遠程控制的新型電液動水處理裝置，具有很好的實用性。

附圖說明

圖I是電液動往復式斜板沉降水處理裝置的結構示意圖；

圖2是電液動往復式斜板沉降水處理裝置的俯視圖。

具體實施方式

下面結合附圖對本實用新型做進一步的解釋。

如圖I和圖2所示，電液動往復式斜板沉降水處理裝置主要由基架I、上箱體2、錐斗3、斜板組4和斜板組支架5等部件組成，基架I與地面固定，上箱體2固定在基架I上，錐斗3設在上箱體2的下端并與上箱體2相通，在上箱體2內設斜板組4，斜板組4通過斜板組支架5固定在上箱體2內，在斜板組4與上箱體2之間設有彈簧，可以設在斜板組4的上端或下端。在上箱體2上設有支座，在支座上鉸接電液推桿6，電液推桿6的伸縮端與斜板組4相連，通過電液推桿往復式運動，實現斜板組4在污水中沖浪式運動，產生旋流，使斜板組4上的沉積物迅速脫落，從而起到斜板組模塊對污水進行逐步分級。[0013] 一種電液動往復式斜板沉降水處理裝置的遠程控制系統，包括PLC和時間定時器，根據污水處理量以及斜板沉積物堆積量來設置定時動作，并通PLC以及時間定時器實現對所述的電液推桿遠程控制。

本實用新型的電液推桿6可根據污水處理量以及斜板沉積物堆積量來設置定時動作，通PLC以及時間定時器實現遠程控制，達到斜板組的推進或縮回，使斜板組與污水形成沖擊、退位產生旋流，迫使斜板上沉積物脫落，起到清洗斜板作用，實現污水分級處理功 能，是一種方便維護、易于清洗、可拆卸、并可遠程控制的新型污水處理設備。
